對講機天線如何選擇?各種無線電天線特性、原理介紹、簡單小知識!

知識簡述



天線,是對講機的嘴巴和耳朵,是對講機發話和接收不可或缺的配備.

無論是手持對講機、車用對講機、中繼或基地台對講機都是需要天線來收發訊息。

天線百百種,我們應該如何選擇正確的天線呢?



天線接頭:



在台灣,手持機常見的天線SMA-J / SMA-P / BNC這三種

用對講則幾乎都是M型天線

搭配訊號線再接天線

除了上述四種接頭之外,還有比較少見的NNMO型天線

確認好天線接頭後,接下來可以開始選擇天線囉

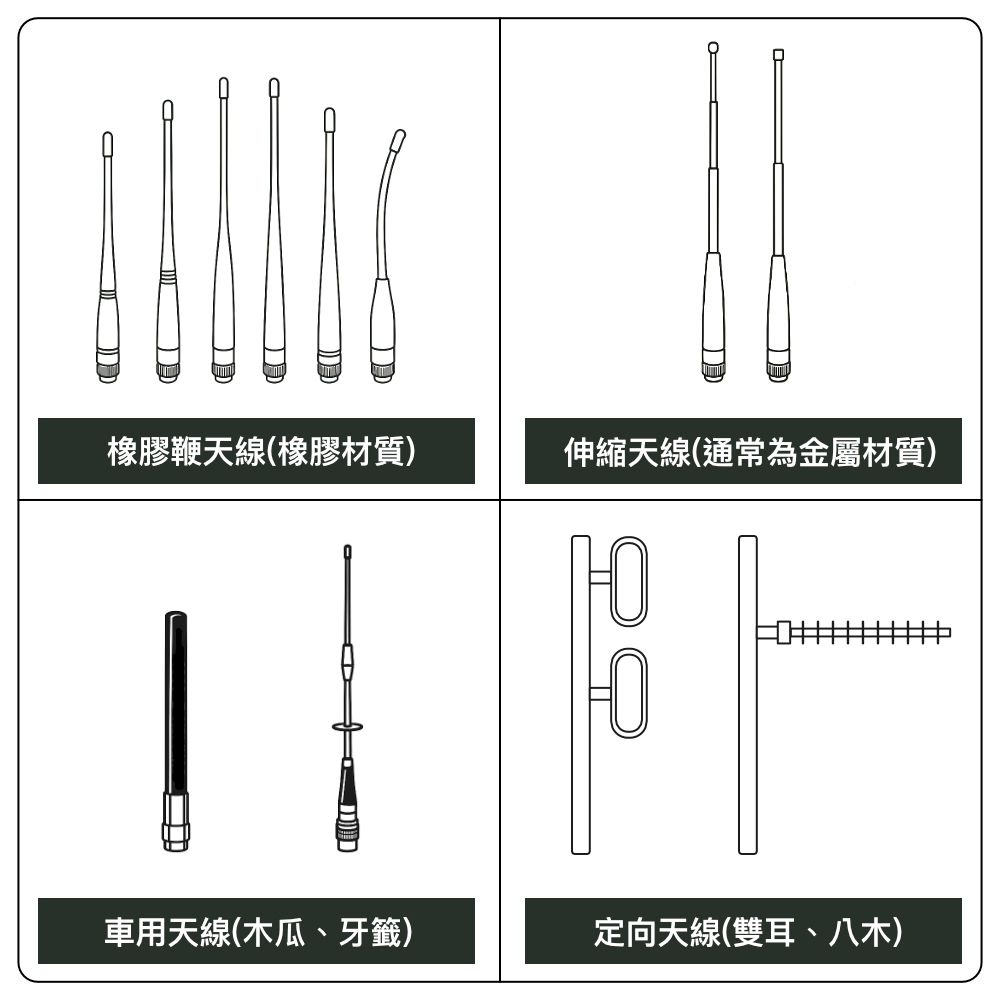

・天線的材質:



天線有

軟邊天線、金屬製天線(牙籤)、玻璃鋼天線(木瓜)、定向天線(八木天線)、環形天線、雙耳天線等等…



・天線長度:



線長度通常是越長效果越好,越長代表越佔有地利,舉例來說:一支100CM的天線裝在轎車上,跟一支50CM天線裝在較高的大貨車上



假設1.3m高的轎車車頂裝上1m長的天線VS一台3m高貨車的車頂安裝50cm長天線

轎車2.3m高

貨車3.5m高

貨車因為地利因素接收發射可能就會比轎車來的優勢。

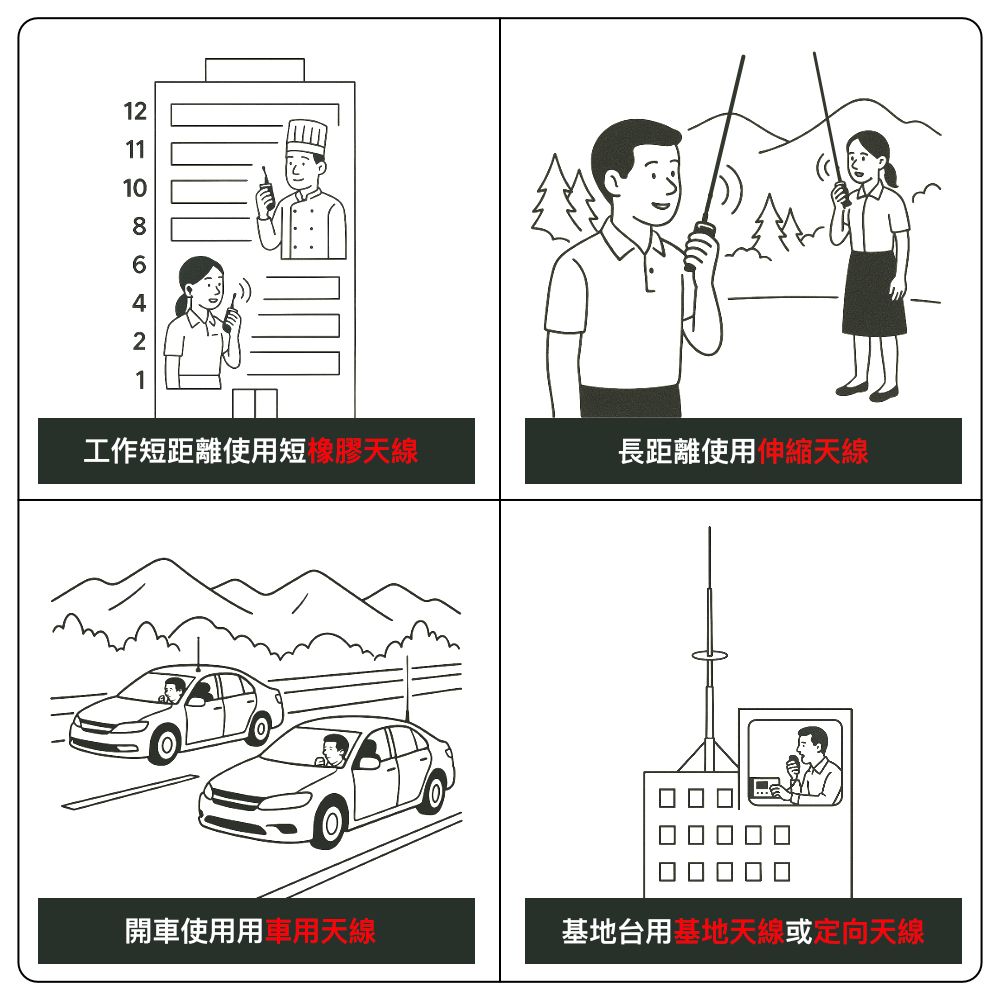

但天線太長往往會讓我們使用不便,所以我們也要依照使用需求去篩選,以免造成不便



・天線增益:



增益,常常我們以為是強波的效果,實際上天線是沒有辦法增強訊號功率的,能做到的只有減少能量的浪費



天線的增益由振子疊加而產生。

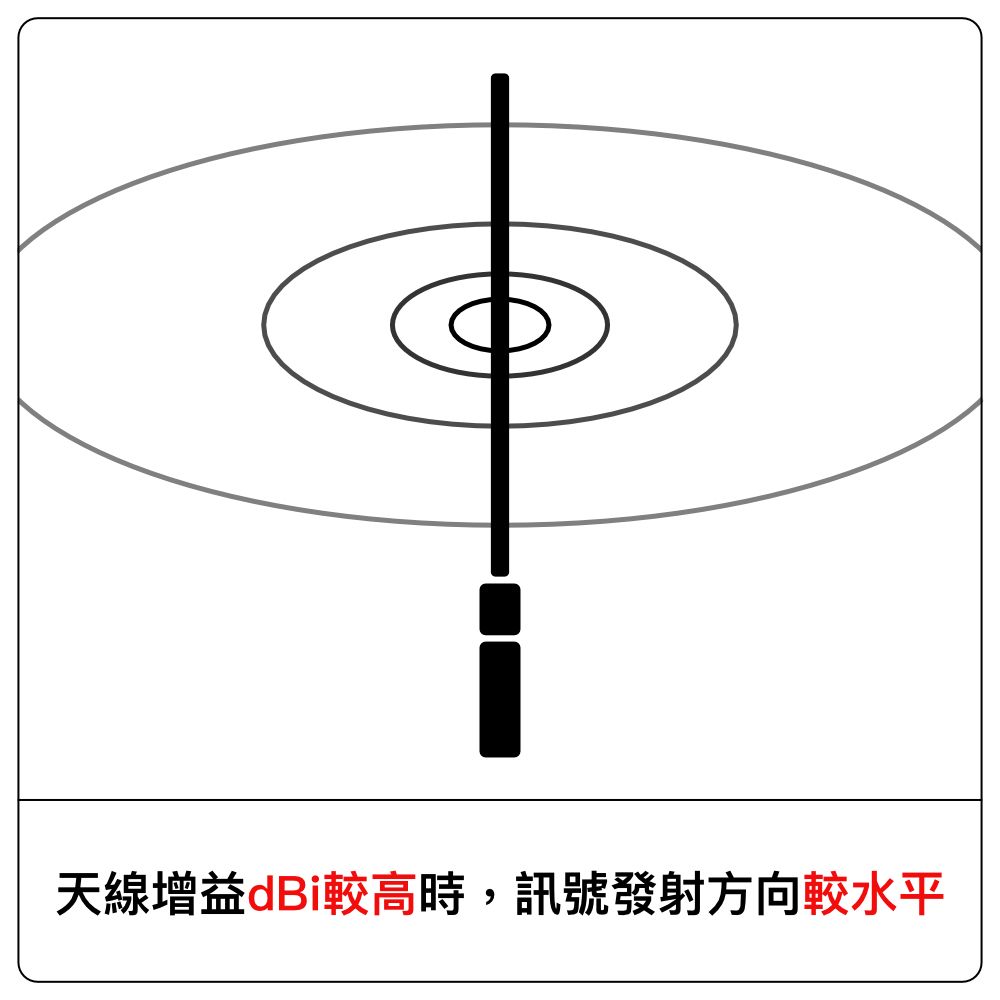

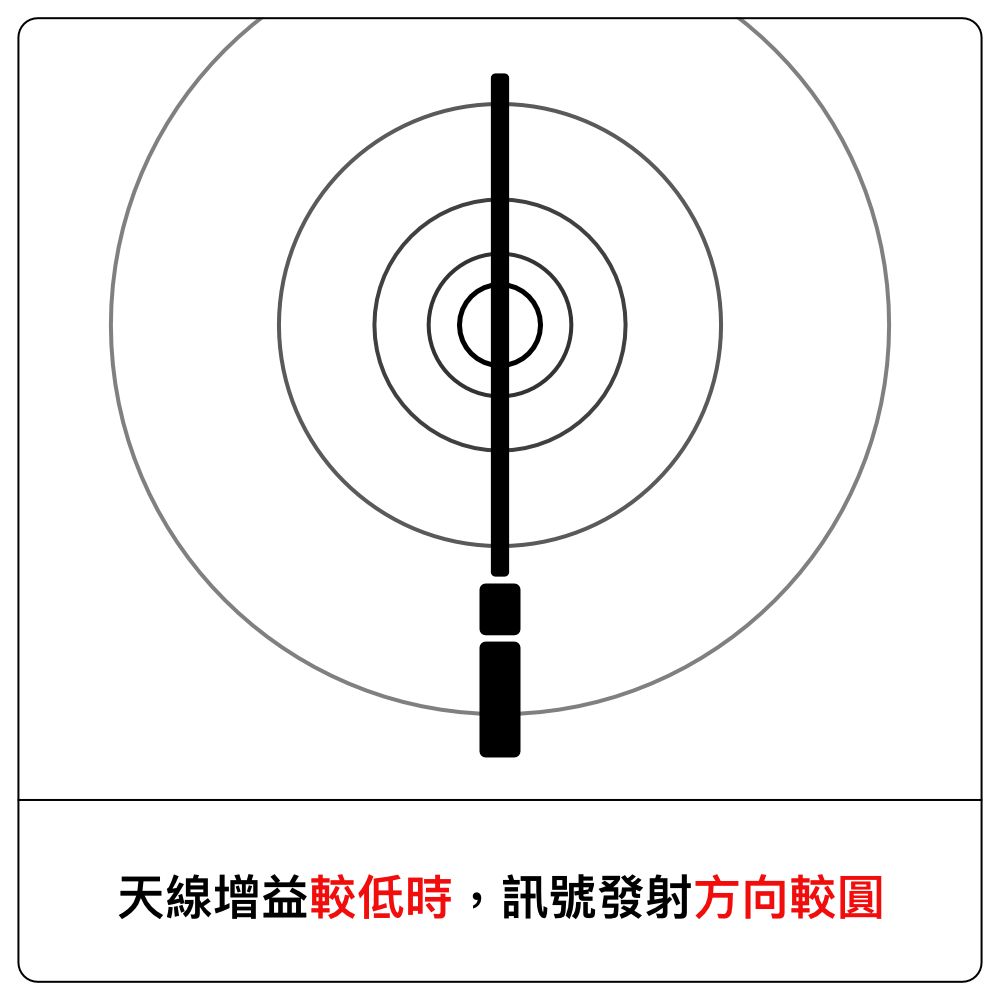

天線越短增益越低,能量越散,波瓣越寬。 天線越長增益越高,能量越集中,波瓣越窄。



假設以一支全向車用天線發射訊號為球形散射,我們發射時不需要上方訊號及下方訊號,只需要集中水平方向的訊號,這樣對我們使用能有更好的效果,這就是增益。



・中心頻:



對講機的頻率選擇非常廣(拍攝主機和頻率),使用上我們要對應正確的天線,才能使對講機發射接收最大化(拍攝安裝車機天線)

一般市面上的業餘天線中心頻都做在:VHF:145.000 UHF:430.000(拍攝天線分析儀頻率)

天線也有寬窄頻之分,購買前要依照自己的習慣去挑選

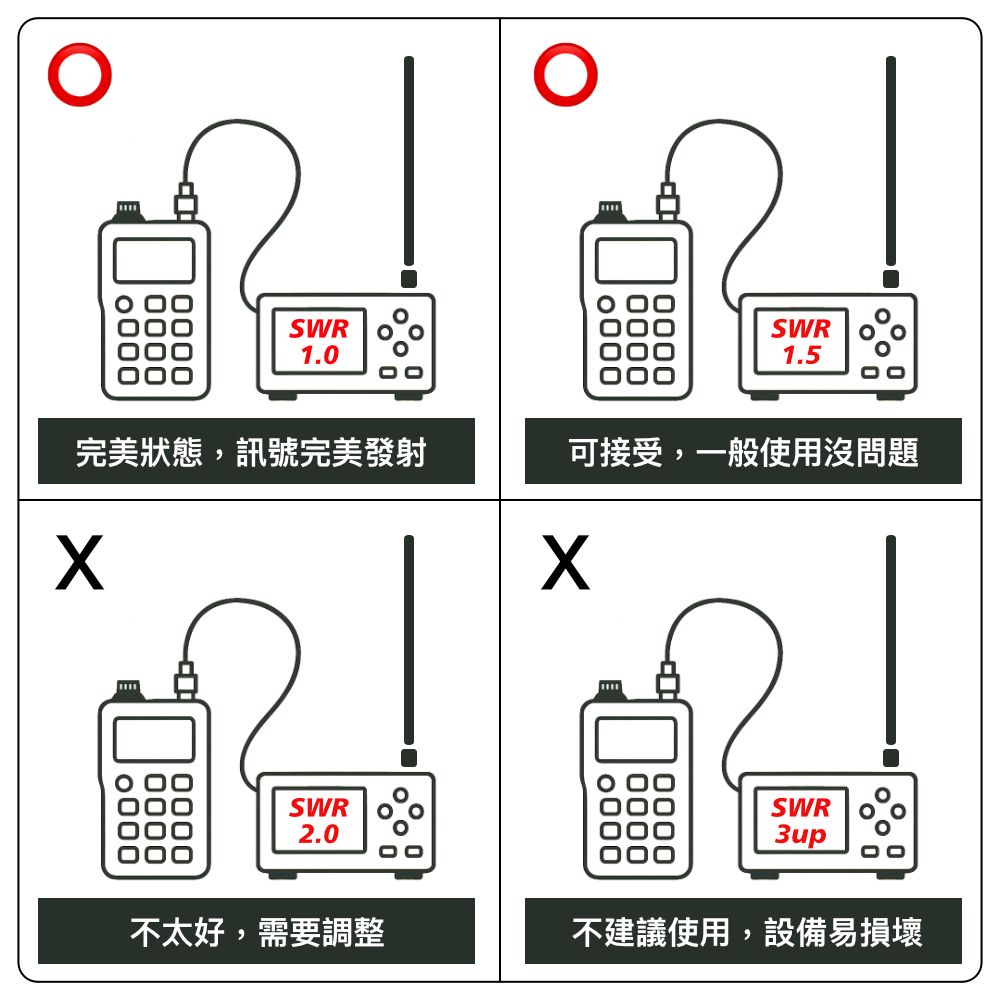

天線的駐波S.W.R:

這個數值越高代表 功率損耗和反射越高 用起來訊號較差且易損害主機

最完美值為1,通常在2以內我們都尚可接受,超過2以上的就比較不建議長期使用



以VHF 145mhz中心測量上,寬頻天線的頻譜看起來比較圓滑平整,代表的是可用的頻率比較多,但每個頻率用起來都比較普通



反之窄頻天線的頻譜看起來就比較尖,較專注在中心點上,使用起來效果通常較佳
